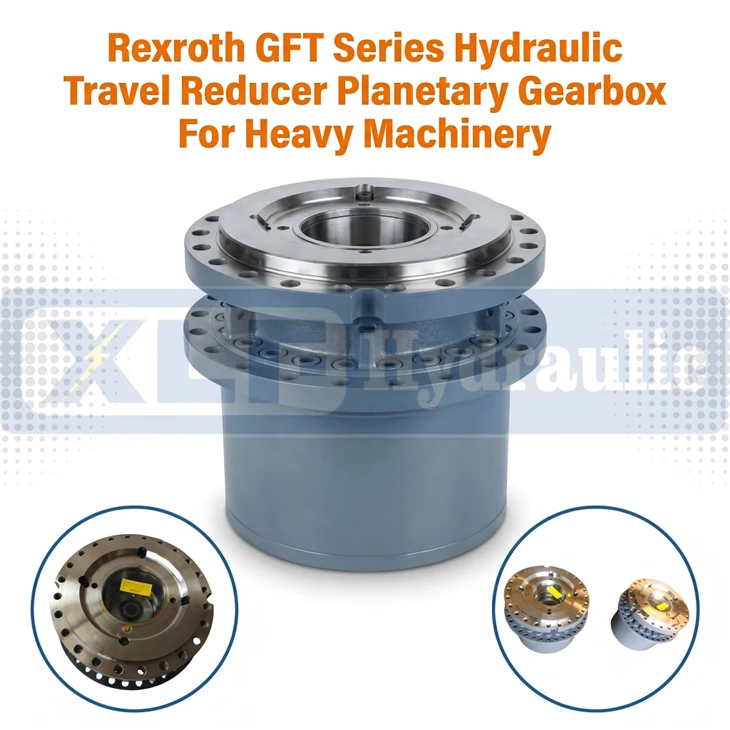

Rexroth GFT Seri Idwolik Vwayaj Larsen Planèt bwat pou machin lou

Wuhan Xinlaifu idwolik ekipman co, Ltd se youn nan dirijan manifaktirè yo ak founisè nan seri rexroth gft idwolik vwayaj redukteur planetè bwat pou machin lou nan Lachin. Avèk eksperyans abondan, nou cho akeyi ou nan achte bon jan kalite pwodwi Customized nan pri konpetitif nan faktori nou an. Epitou, sèvis OEM & ODM ki disponib.

Kalite	GFT Seri Planèt Larsen
Mak	XLF idwolik
Ranje koupl pwodiksyon maksimòm	9500-450000 Nm
Rated Presyon Travay	35 MPa (350 bar)
Presyon pik	Max 40 MPa (400 bar)
Mount Flange	SAE Standard Flange
Gwosè pò	Pò estanda SAE
Bati-an Pati	Fren pakin entegre ak sele
Rekòmande lwil oliv	ISO VG 220 Endistriyèl Kovèti pou lwil oliv

Modèl GFT 0009T2, GFT 0013T2, GFT 0017 T2/T3, GFT 0050 T3, GFT 0080 T3, GFT 0220 T3/R3 ak GFT 0330 T3/T4 yo lou -devwa transmisyon idwolik{2} / redukteur {2} / 3} planetè estrikti, ki fè pati Seri GFT. Konfigirasyon koutim ak kodaj pwodiksyon yo disponib pou sipòte divès kalite spesifikasyon, ki gen ladan diferan etap angrenaj, rapò angrenaj, fòm pwodiksyon, konfigirasyon fren pakin ak solisyon sele. Adopte teknoloji kondwi planétè-wo presizyon ak dan angrenaj ki fè tèt di pi plis ak bag angrenaj enteryè ki garanti operasyon serye anba koupl segondè ak kondisyon chaj piman bouk, redukteur sa yo sèvi kòm ranplasman apre mache dirèk pou redukteur OEM orijinal ak dimansyon enstalasyon konplètman matche ak paramèt koòdone.

Seri GFT a reprezante redukteur planèt ki gen gwo -efikasite, ki bay pwodiksyon ki estab ki wo -koupl anba yon boîtier kontra enfòmèl ant, ki ekonomize espas-. Sistèm idwolik matche a gen yon presyon k ap travay estanda 350 bar, konplètman adapte ak operasyon chaj lou -dire long-. Deplwaye nan anviwonman sèvis grav ki gen ladan -min twou louvri, leve konstriksyon, pavaj wout, travay beton ak operasyon agrikòl, redukteur sa yo montre rezistans chaj ekselan ak alontèm durabilite operasyonèl. Yo aji kòm eleman prensipal kondwi idwolik pou machin lou-tankou pneu, trepye krole, woulèt wout, pave, ekipman min, machin agrikòl ak enstalasyon marin ak lanmè. Ki fèt ak estanda SAE lou -devwa aliye bride ak koneksyon spline, plis yon estrikti lojman entegral ranfòse, tout seri a reziste souvan chaj chòk lou ak vibrasyon mekanik kontinyèl, pafètman anfòm kondisyon yo piman bouk nan divès kalite ekipman mobil ak endistriyèl idwolik.

Ranje redukteur sa a sipòte yon gran varyete varyant estriktirèl Customized, ki gen ladan etap Kovèti pou pwepare, arbr pwodiksyon espesyal ak pwofil spline objektif -konstwi pou marye ak diferan kalite motè idwolik ak asanble transmisyon idwolik entegre. Vèsyon koutim yo ka enjenyè pou retire konpozan konvansyonèl entèmedyè konekte, sa ki pèmèt asanble dirèk ak sistèm kondwi idwolik matche atravè spline dedye ak desen koòdone. Yo ideyal pou sistèm kondwi idwolik ak espas enstalasyon limite, oswa ekipman ki adopte konsèp konsepsyon modil ak lejè entegre, ki gen ladan aplikasyon modil elektwo-posans idwolik nan machin konstriksyon elèktrik.

1. Konsepsyon estrikti entegre - Yon chwa ideyal pou kondwi entegre ak sistèm elektrik

GFT Seri Planèt idwolik redukteur adopte optimize konsepsyon estrikti entegre, ki se yon konfigirasyon devwe pou kondwi entegre ak sistèm idwolik elèktrik:

Estrikti konekte entegre: Custom spline ak konsepsyon fen arbr yo adopte. Chaj radial ekstèn yo pataje pa asanble motè idwolik matche sou ekipman itilizatè a;Entegrasyon dirèk ak motè idwolik ak asanble kondwi: redukteur a ka dirèkteman flange-monte sou divès kalite motè idwolik deplasman fiks / varyab san yo pa bi sipò adisyonèl oswa kouple, parfe matche elektwo-modil pouvwa idwolik la;Kontra enfòmèl ant dimansyon jeneral: Estrikti planétè rasyonalize milti-etap la diminye anpil gwosè enstalasyon an jeneral, sa ki fè li patikilyèman apwopriye pou ekipman ki gen espas enstalasyon trè limite;Enstalasyon fasil: Standard SAE lou-dimansyon aliye devwa ak milti-boulon fiks bride layout pèmèt matche san pwoblèm ak ekipman itilizatè yo epi asire konsatrisite ekselan pandan operasyon an. Anplis de sa, konsepsyon modil la entegre sipòte enstalasyon redukteur miltip tandem, plis elaji fleksibilite konfigirasyon sistèm.

2. GFT Seri - Gwo Pèfòmans Planèt idwolik Larsen

Seri GFT la vle di redukteur idwolik planetè ki gen gwo pèfòmans-nan pwogramasyon pwodwi yo:

Segondè dansite koupl: Li bay pwodiksyon koupl segondè ki estab nan yon lojman kontra enfòmèl ant. Sistèm idwolik matche a prezante yon estanda presyon k ap travay kontinyèl nan 350 bar pou tout modèl;Kovèti pou planèt avanse ak asanble lojman: Ekipe ak optimize transmisyon planèt 2/3/4-etap ak ranfòse dan Kovèti pou fè tèt di ak estrikti bag enteryè Kovèti pou, li reyalize pi wo efikasite mekanik ak rezistans fò nan chòk ak Vibration;Segondè -estabilite angrenaj meshing ak teknoloji sele: Ansanm Kovèti pou machin ak presizyon kenbe pèfòmans meshing ki estab ak konpansasyon otomatik mete, kenbe efikasite transmisyon ekselan pandan operasyon alontèm -e efektivman diminye pèt pouvwa;Adaptabilite kondisyon piman bouk: Kapab travay stab anba presyon kontinyèl nominal ak chay lou ki dire lontan -, adapte ak yon seri tanperati lajè (-20 degre ~ +45 degre) ak chanjman chaj souvan. Li fè seryezman sou konstriksyon, min, maren, wout ak machin agrikòl nan kondisyon travay grav tankou pousyè, espre sèl ak vibrasyon lou.

Q: Ki diferans ki genyen ant seri GFT, GFT-N ak GFT-W? Ki ekipman yo apwopriye pou?

A: GFT ak GFT-N se redukteur vwayaj ak lojman wotasyon ekstèn, ki fèt espesyalman pou kondwi vwayaj nan ekipman swiv, tankou pneu, trepye krole, woulèt wout, pave, machin ki swiv min ak machin agrikòl. GFT-W se yon redukteur winch ki adopte yon estrikti kontra entèn tanbou pou mekanis wintch, lajman ki itilize pou trepye kamyon, trepye pò, treuil pil maren, ekipman platfòm lanmè ak forage forage.

Q: Èske seri GFT ka itilize kòm ranplasman dirèk pou redukteur orijinal enpòte? Èske dimansyon yo konplètman matche?

A: Wi, li ka sèvi kòm yon ranplasman apre mache dirèk pou redukteur orijinal enpòte nan menm espesifikasyon yo. Tout modèl endikap adopte 1:1 matche sou dimansyon jeneral, aliye bride, twou boulon ak paramèt spline. Pa gen okenn modifikasyon sou ekipman ki nesesè, ki pèmèt asanble fasil ak demonte pou antretyen ekipman yo.

Q: Ki kalite motè idwolik yo ka matche ak redukteur GFT? Èske koneksyon bride disponib?

A: Seri sa a konpatib ak plizyè motè idwolik deplasman fiks ak varyab ki gen ladan A2FE, A6VE, A10VE, A6VM ak A2FM. Ekipe ak estanda koòdone bride SAE, li ka dirèkteman flange -monte ak motè idwolik san yo pa kouple adisyonèl oswa bi sipò.

Q: Èske seri GFT la vini ak fren pakin plizyè-disk? Ki jan yo kalkile koupl fren an?

A: Pifò modèl yo ekipe ak oswa opsyonèl fren pakin milti-disk (sèlman pou frenaj estatik, pa pou frenaj dinamik). Koupl fren minimòm nan redukteur vwayaj egal 1 fwa koupl la opinyon; koupl fren minimòm GFT-W redukteur winch egal 1.5 fwa koupl antre.

Q: Èske ou ka Customize rapò Kovèti pou, aliye koòdone ak lòt espesifikasyon espesyal?

A: Pèsonalizasyon konplè ki disponib. Nou ka ajiste estrikti transmisyon etap 2/3/4-, rapò angrenaj, fòm pwodiksyon, twou aliye, konfigirasyon sele ak paramèt fren selon kondisyon kliyan, pou adapte yo ak divès kalite sistèm transmisyon idwolik ki pa estanda ak ekipman entegre.

Q: Ki lwil oliv lubrifyan rekòmande pou redukteur GFT? Ki kondisyon antretyen chak jou?

A: Nou rekòmande220 # LS2 lwil oliv endistriyèloswaGreat Wall L-CDK220 lwil oliv gear. Pou antretyen chak jou, jis tcheke regilyèman nivo lwil oliv, tache boulon ak enspekte bri nòmal. Premye chanjman lwil oliv sijere apre 150 èdtan nan operasyon. Ranplasman lwil regilye obligatwa nan kondisyon travay nòmal, epi pa nesesè antretyen konplike.

Q: Poukisa redukteur a koule lwil oliv? Ki jan yo rezoud pwoblèm li?

A: Flit lwil oliv anjeneral ki te koze pa boulon ki lach oswa sele aje. Premyèman, sere boulon tout boulon bride lojman yo nèt. Si flit la pèsiste, pati yo sele yo chire. Tanpri kontakte nou pou ranplase twous sele orijinal yo, epi pa demonte estrikti Kovèti pou an prive.

Q: Ki peryòd garanti GFT redukteur yo?

A: Nou bay12 mwa garanti entènasyonalkòmanse nan dat la nan resi machandiz yo. Nan peryòd garanti a, nou ofri pyès rezèv gratis ak sipò teknik pou echèk pwodwi ki te koze pa domaj ki pa -moun nan kondisyon travay nòmal. Domaj ki te koze pa erè imen oswa itilizasyon move pa garanti a.

1. GFT Vwayaj Larsen

1.1 Modèl jeneral, koupl pwodiksyon ak rapò Kovèti pou

1.2 Paramèt teknik detaye

Modèl gwosè ti ak mwayen

Modèl gwosè mwayen ak gwo

Siplemantè Gwo Size Modèl

1.3 Dimansyon jeneral, twou aliye ak pwa (Inite: mm / kg)

Modèl gwosè mwayen

Siplemantè Gwosè Bride & Dimansyon Entèfas

1.4 GFT 2160 Vwayaj Larsen

Estrikti: 2-mekanis planétè angrenaj etap, motè piston plak swash entegre.

Konfigirasyon: Ekipe ak motè 2-vitès ak chanjman otomatik

Travay presyon: 350 bar

2. GFT-N Travel Reducer

2.1 Paramèt teknik

2.2 Dimansyon jeneral ak pwa (Inite: mm / kg)

3. GFT-W Winch Reducer

3.1 Paramèt modèl debaz yo

3.2 Paramèt teknik detaye

3.3 Dimansyon jeneral, entèfas ak pwa (Inite: mm / kg)

3.4 Sipò dèyè kote yo pote dimansyon (Inite: mm)

4. GFB Slewing Larsen

4.1 Apèsi jeneral paramèt

4.2 Paramèt teknik detaye

4.3 Dimansyon jeneral ak pwa (Inite: mm / kg)

4.4 GFB 2160 Slewing Larsen

Estrikti: 2-mekanis planétè angrenaj, bati-an plak balanse motè kondwi.

Maksimòm koupl pwodiksyon: 14500 Nm

Deplasman motè: 170 cm³

Max Presyon Travay: 350 bar

Klas Kapasite Chaj aplikab: 23 ~ 25 tòn

5. Matched motè idwolik

5.1 A2FE Motè idwolik deplasman fiks (Inite: mm / kg)

5.2 A6VE deplasman varyab idwolik motè (Inite: mm)

5.3 A10VE deplasman varyab motè idwolik (Inite: mm / kg)

5.4 A6VM varyab deplasman motè idwolik (Inite: mm / kg)

5.5 A2FM varyab deplasman motè idwolik (Inite: mm / kg)

6. Fòmil Kalkil ak Koefisyan Devwa

6.1 Fòmil kalkil koupl

Koupl Sòti Debaz: T2​=2F×Dw​​

Koupl pwodiksyon korije: T2K​=T2​×K Restriksyon: T2K​ Mwens pase oswa egal a T2​

Definisyon:

T2: koupl pwodiksyon (Nm)

F: yon sèl kòd rale (N)

Dw: Max dyamèt likidasyon (m)

T2K: Koupl pwodiksyon korije (Nm)

K: Koyefisyan Sik Devwa

6.2 Règ koupl minimòm pakin

GFT vwayaj Larsen: Min fren koupl=1 × koupl Antre

GFT-W Winch Reducer: Koupl fren min=1.5 × koupl Antre

GFB Slewing Larsen: Min fren koupl=1.3 × Antre koupl

6.3 Sik devwa ak koyefisyan klas chaj (K)

7. Paramèt seleksyon yo

7.1 Rou Kalite Vwayaj Larsen

Kalite ekipman, pwa ekipman, kantite wou kondwi, kantite total wou, gwosè mwaye, chaj radial, fòs traction, chaj axial, dyamèt wou, reyon chaj, lajè wou, longè montaj, koupl maksimòm pwodiksyon, vitès maksimòm vwayaj, vitès pwodiksyon, presyon sistèm maksimòm, presyon k ap travay, rapò angrenaj, kapasite k ap grenpe, kapasite pou grenpe, pakin divès-, pakin divès kalite. motè idwolik, spesifikasyon deplasman, valv fren, pa gen -chaj / paramèt chaj, demann chak ane, kondisyon operasyon espesyal

7.2 Track Kalite Vwayaj Larsen

Kalite ekipman, pwa ekipman, fòs total traction, kalite tras, dyamèt piyon anplasman, lajè tras, chaj radial, koupl pwodiksyon maksimòm, vitès pwodiksyon, presyon k ap travay, presyon maksimòm sistèm, rapò angrenaj, vitès vwayaj maksimòm, modèl motè, valv fren, rapò koupl / vitès / sik nan kondisyon travay tipik.

7.3 Larsen winch

Kalite ekipman, Leve chaj, rale kòd sèl, vitès kòd, dyamèt kòd, kalite groove kòd, anplasman kòd, kouch likidasyon, dyamèt likidasyon premye kouch, dimansyon bride, koupl pwodiksyon, koupl antre, vitès antre, vitès pwodiksyon, rapò Kovèti pou, presyon k ap travay, koule Max D ', modèl motè, D paramèt matche valv,

7.4 Slewing Larsen

Kalite ekipman, chaj leve, vitès estrikti anwo, koupl estrikti anwo, rapò Kovèti pou, koupl antre / vitès, koupl pwodiksyon / vitès, paramèt Kovèti pou (nimewo dan, modil, lajè dan, ang presyon), spesifikasyon Spline, koupl fren, presyon k ap travay, tanperati anbyen, fòm aliye, klasifikasyon sosyete estanda, demann anyèl, kondisyon espesyal opere

Bwat la seri GFT aplike nan ka ranplasman machin jeni. Si ou bezwen ranplasan pou lòt modèl, tanpri bay modèl la, kalite, plak non, ak foto aktyèl la.
